在超快實驗領域，包括爆炸、高速撞擊、等離子、激光與物質相互作用以及燃燒診斷等，分幅相機已逐漸成為核心的成像設備。然而，傳統分幅相機主要依賴ICCD芯片探測器和傳統像增強器，這導致了其幀頻過慢、動態范圍較低，以及量子效率較低。更具限制性的是采用雙幀連拍技術的分幅相機，其幀采樣間隔時間被固定在數百納秒至數微秒之間，這無疑對實驗的靈活性和成像效果帶來了不小的影響。

      2022年初，中智科儀成功研制出全國首款商品化的逐光MF分幅相機。這款相機引入了反射式的孔徑分光設計，并結合了高量子效率且低噪聲的Hi-QE和GaAs像增強技術。它能夠?qū)γ總€(gè)通道的間隔時間進行獨立控制，最短間隔時間達到了10ps，并且可以進行連續調節。此外，其光學門寬優化至3ns，能夠支撐最多8個通道的真實分幅成像。這使得逐光MF分幅相機不僅在爆炸、高速撞擊、等離子和燃燒診斷等關鍵實驗中成為了首選設備，同時，它還展現出了卓越的時間和空間分辨率。

1.1 產品優勢

1.1.1 2/4/8通道真實分幅成像

• 真正2/4/8臺ICMOS相機參與分幅成像，區別于行波選通分幅技術，2/4/8個獨立通道均可全畫幅參與成像，可獲得更高分辨率圖像；
• 各個通道曝光時間單獨連續可調，快門曝光時間短至3ns；
• 各通道間延遲0~10s連續可調，延遲分辨率高達10ps，區別于雙曝光分幅技術，各畫幅間的時間間隔更加靈活。

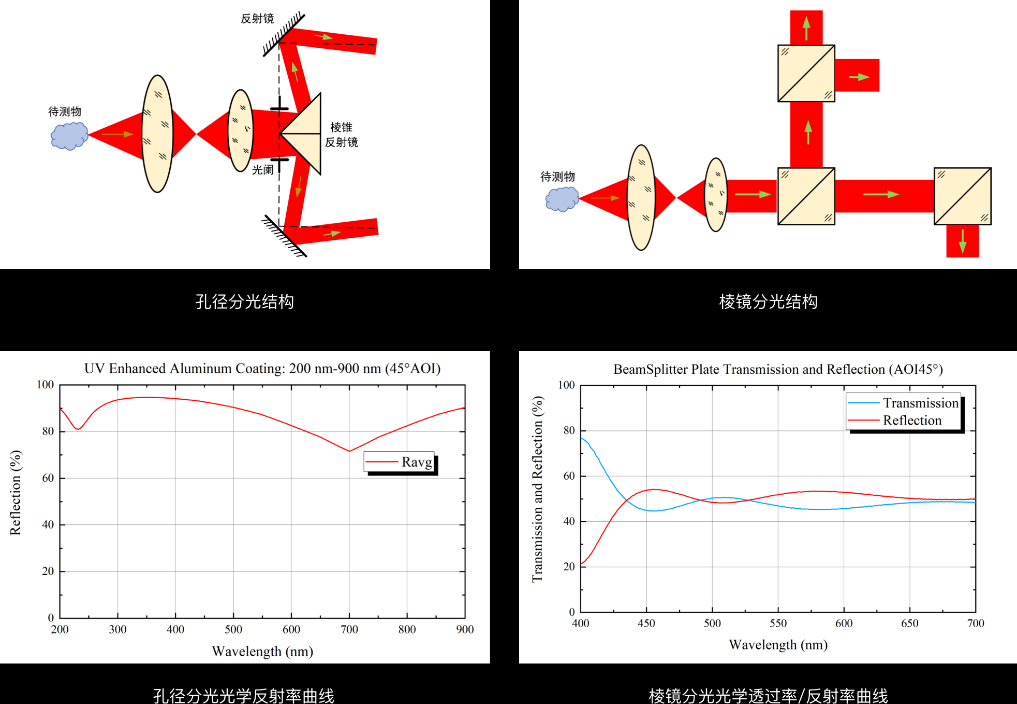

1.1.2 孔徑分光結構

• 相對于傳統棱鏡分光系統的透射式分光光路，孔徑分光系統采用全反射式分光光路，光譜響應可擴展至紫外波段，且更容易獲得全波段平坦的反射光譜；
• 孔徑分光系統各個畫幅的信號均為反射信號，徹底解決了棱鏡分光光學系統導致的透過和反射兩路信號強度不一致的問題，各畫幅強度一致性更好；
• 孔徑分光系統采用反射式分光光路，徹底避免了棱鏡分光光路棱鏡前后面形成的“鬼像”；
• 相對于棱鏡分光系統，孔徑分光系統可以獲得更高的光學反射率，從而實現更高的信號采集效率；

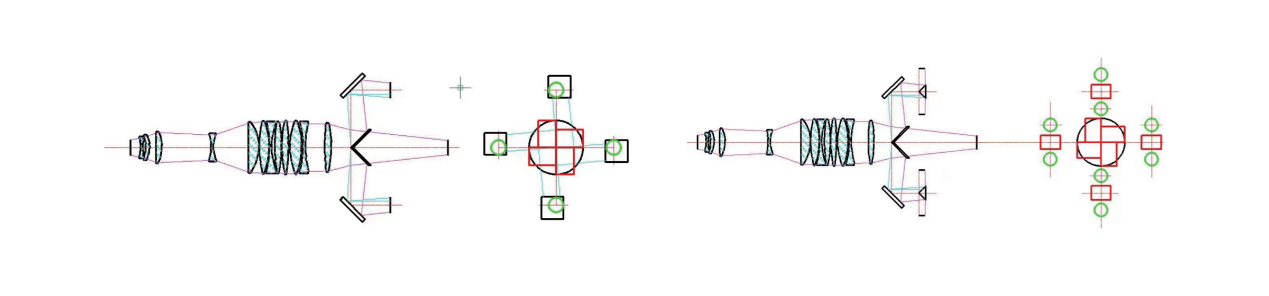

• 孔徑分光系統采用多面體棱錐反射分光，相對于棱鏡分光系統結構更加緊湊輕巧。

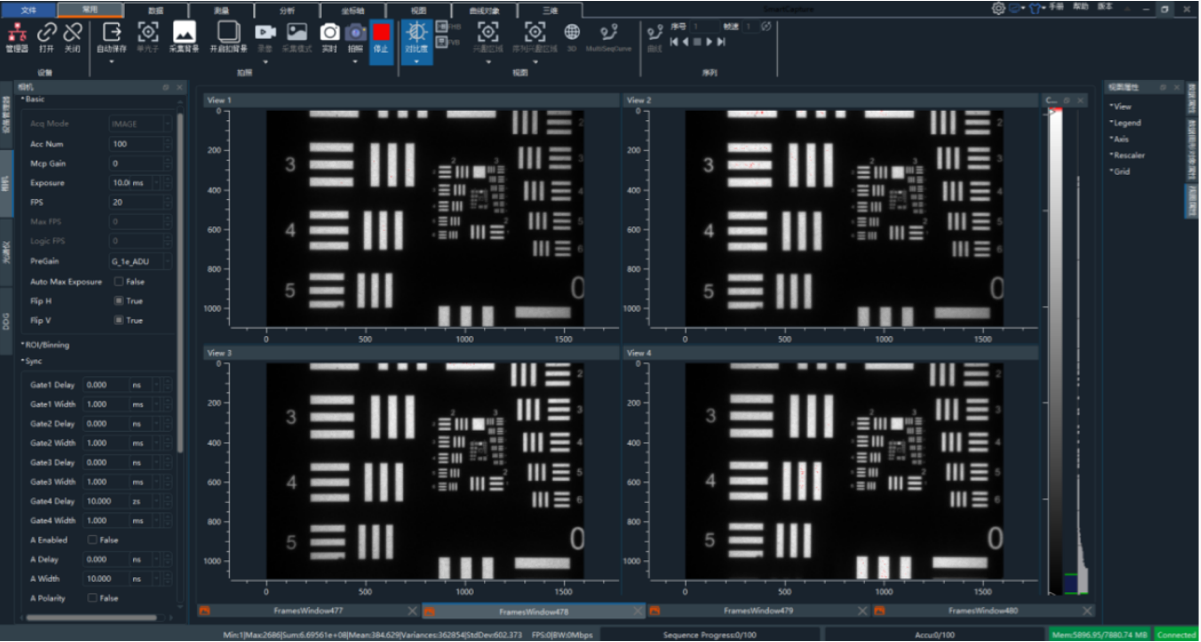

1.1.3 各通道間高達像素級精度的光學成像位置對齊

各通道光學成像位置、像素位置差異一致性控制數個像素，分辨率調至優于25lp/mm。

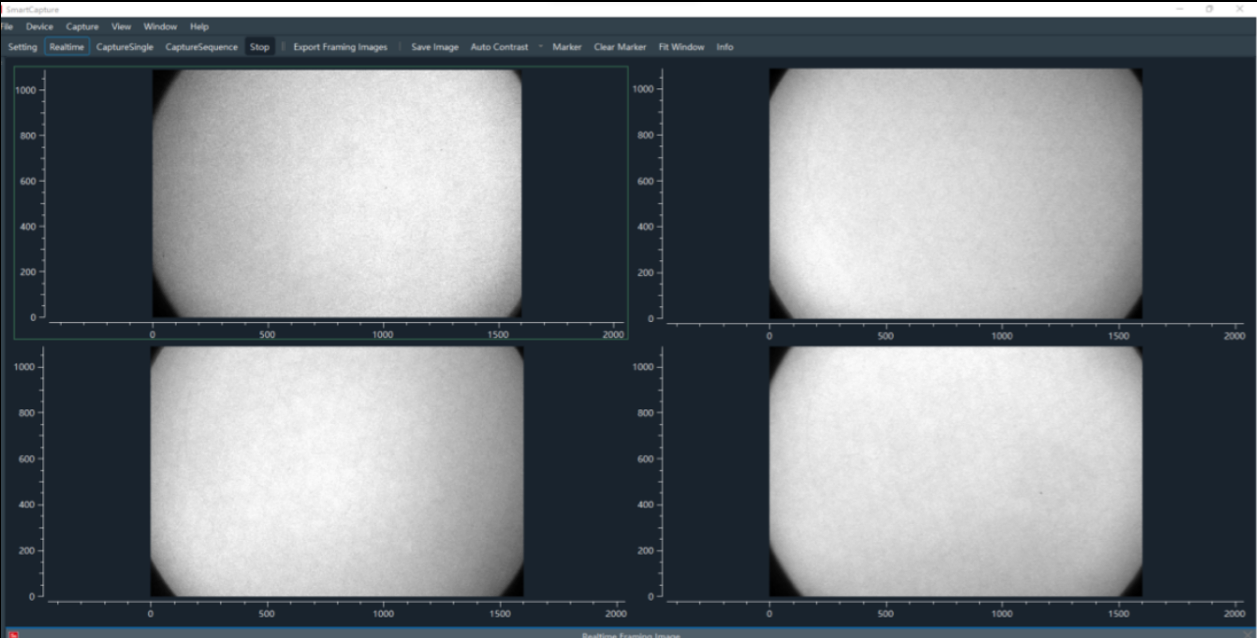

1.1.4 各通道間一致的增益均一性

對每個畫幅進行增益測試，生成強度—增益曲線，通過數據擬合和補償確保各畫幅在相同增益下的強度一致，并將補償文件寫入相機配置。這確保了相機在工作時，設置相同的增益值時各個畫幅的強度一致。

1.1.5 強大易用SmartCapture操作軟件

• 支持多視圖模式，圖像、曲線、單幀圖像、三維視圖可隨意切換；
• ROI便捷功能，自由拖動調節大小，顯示局部統計信息；

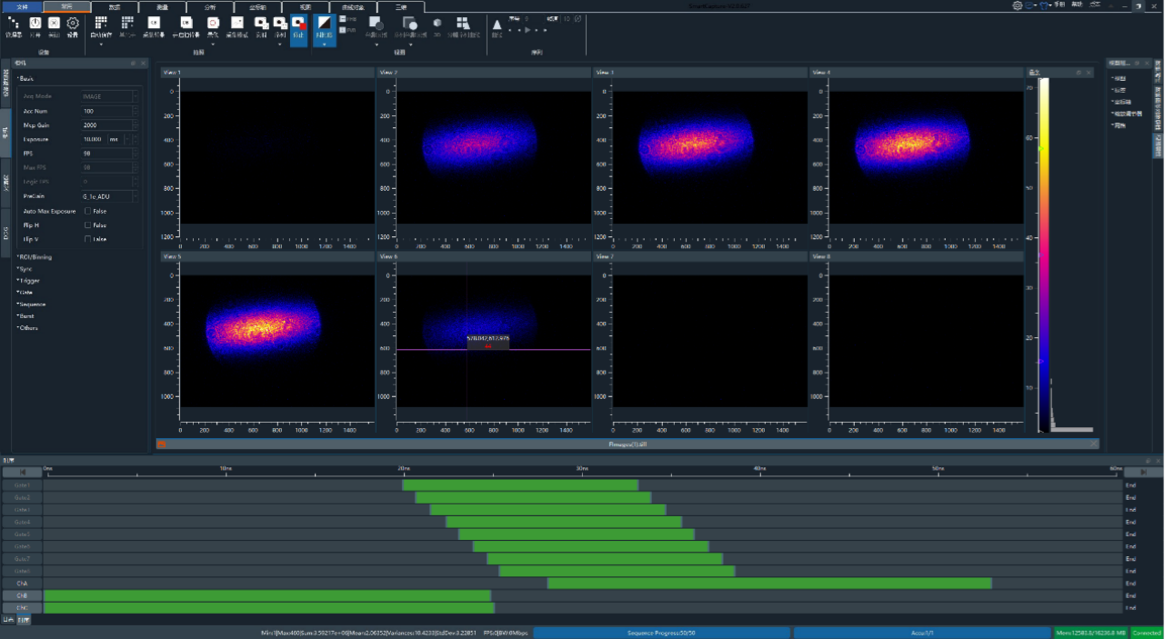

• 可視化的時序控制，畫幅門寬和相對延時直觀呈現，通道可方便開關，滑條可快速調節延時和門寬，右鍵可精確調節通道延時門寬；
• 可視化設置2/4/8臺相機之間的時間邏輯關系，獨立的CMOS相機設置；
• 多測量模式；實時模式、單幀模式（圖像/曲線）、累加模式、序列模式、序列累加模式、序列曲線模式；
• 自動保存，配置后自動保存采集到的圖像至指定位置；
• 在線數據處理功能，圖像旋轉、翻轉、加減乘除、濾波等；
• 測量功能，快速測量曲線半高寬，監測圖像像素點功能；
• 豐富的視圖調節，可自定義視圖樣式風格。

1.2 技術參數

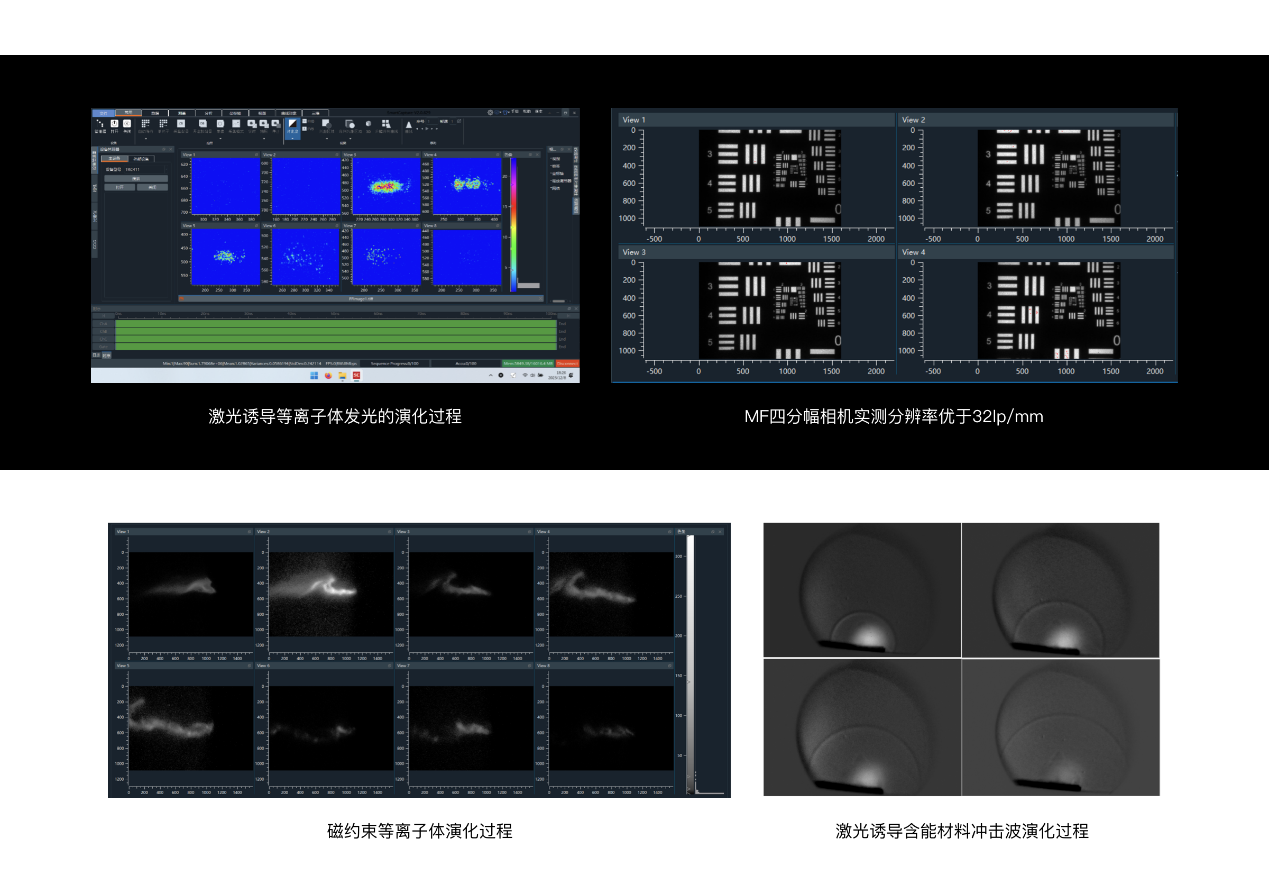

1.3 應用
